Pessoal,
Como vocês sabem (já que está no Sobre o Autor), sou médico anestesiologista. E por isso, já há mais de uma década, usar ultrassom tornou-se uma necessidade profissional, seja para obter acessos venosos, arteriais e, principalmente, realizar bloqueios periféricos. Isso entre outras várias utilidades (FAST, ECO, etc). É o que chamamos de POCUS!
No começo da década de 2010, o ultrassom chegou com força no Brasil e a equipe em que eu trabalhava comprou nosso primeiro aparelho, um Sonosite M-Turbo, um tanque de guerra.
Um pouco de história
A história da ultrassonografia à beira-leito (POCUS) está profundamente ligada à medicina de combate. A grande revolução começou em 1996, quando o DARPA (agência de projetos de defesa dos EUA) concedeu uma subvenção de 2,1 milhões de dólares para a ATL (Advanced Technology Laboratories) — que viria a se tornar a SonoSite (e que posteriormente foi adquirida pela FujiFilm). O objetivo era claro: criar um dispositivo de imagem de mão, robusto e leve o suficiente para que um médico de combate pudesse carregar na mochila.

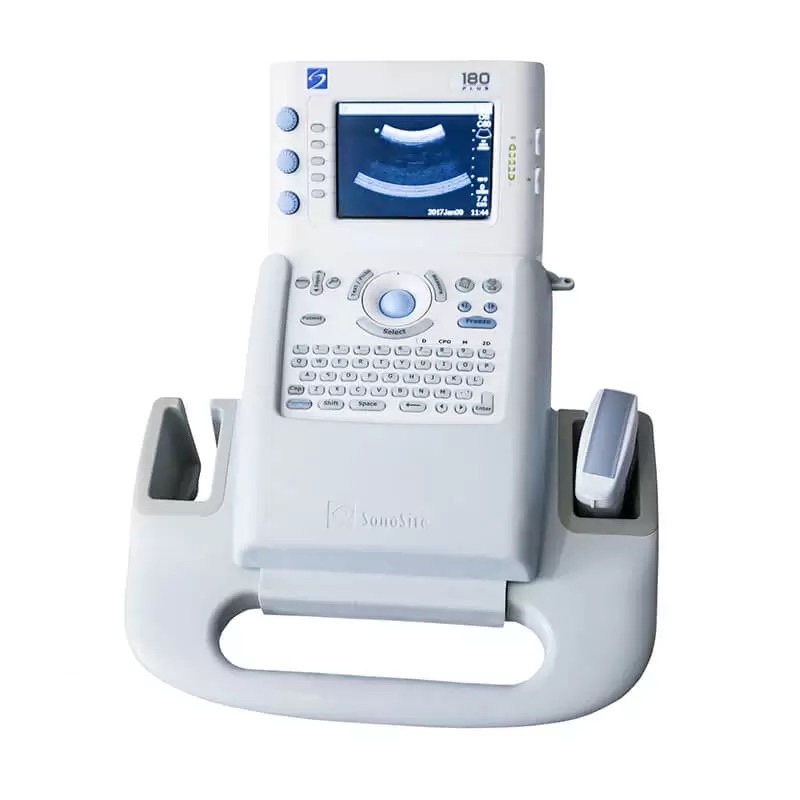

O resultado dessa pressão militar foi o lançamento, em 1999, do SonoSite 180. Ele foi o primeiro dispositivo a provar que a miniaturização não precisava sacrificar a utilidade clínica, permitindo diagnósticos de traumas abdominais e hemorragias internas em cenários hostis.
O Butterfly, que surgiu muito depois (fundado em 2011 e com liberação do FDA em 2017), é o sucessor espiritual dessa linhagem. Ele pegou o conceito de portabilidade extrema validado pelo SonoSite 180 e o fundiu com a economia de escala do silício, tornando o que era uma ferramenta militar de elite em um acessório acessível para o bolso do jaleco.

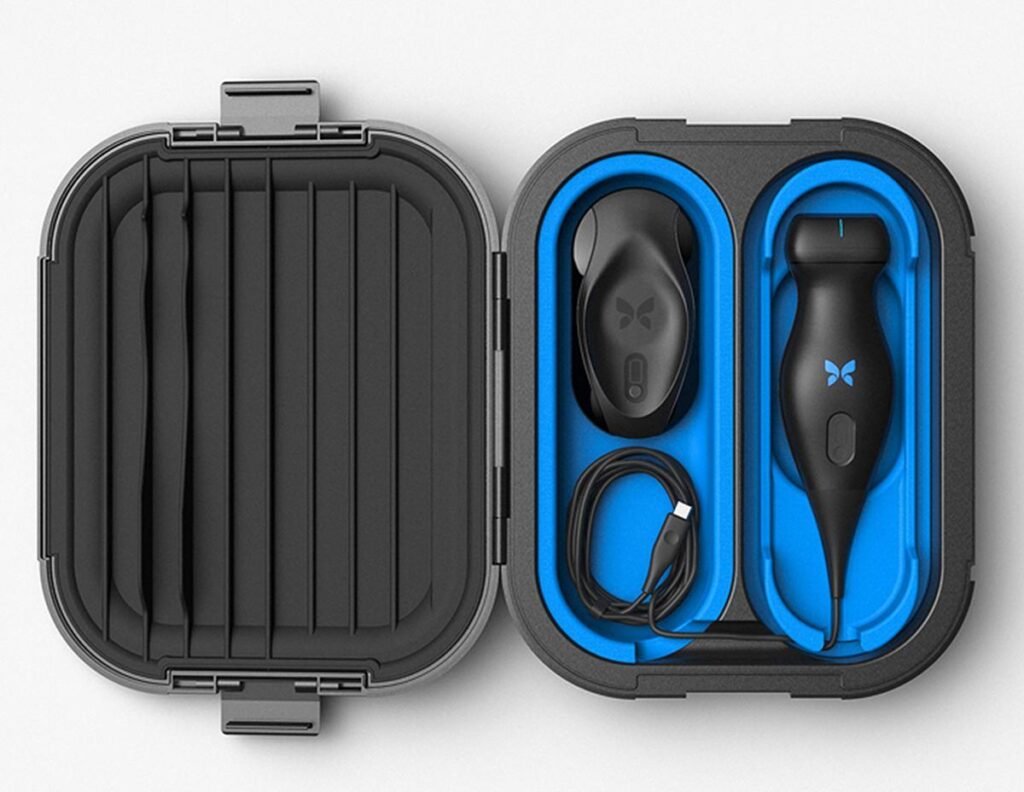

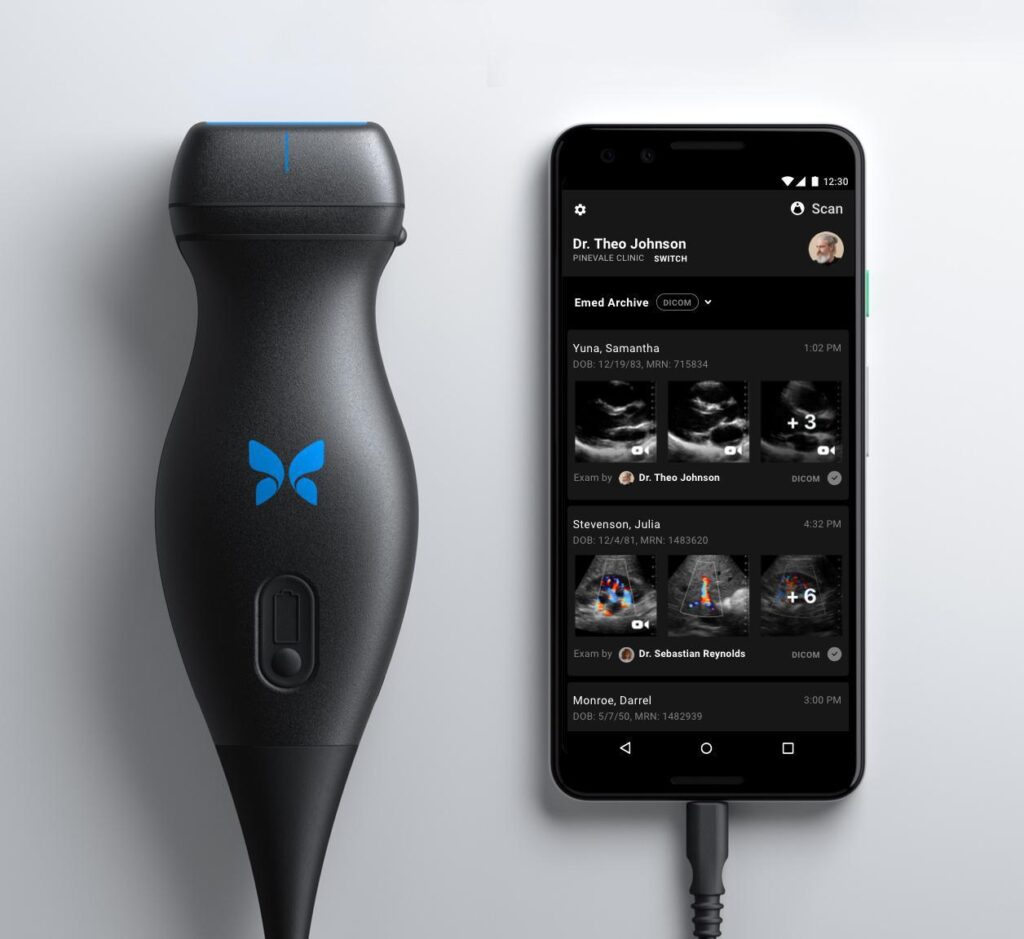

O Butterfly iQ, o primeiro aparelho da empresa, não é apenas mais um ultrassom portátil. Ele representa uma mudança de paradigma na física da imagem diagnóstica. Enquanto os aparelhos convencionais (aqueles carrinhos enormes ou até os modelos “portáteis” do tamanho de um notebook) dependem de cristais piezoelétricos para gerar ondas sonoras, o Butterfly utiliza uma tecnologia chamada Ultrasound-on-a-Chip.
A Física por trás do Ultrasound-on-a-Chip

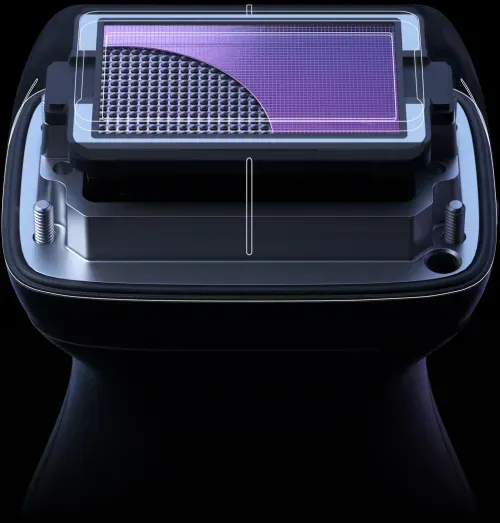

Em um transdutor tradicional, a eletricidade faz os cristais vibrarem para criar o som e, depois, esses mesmos cristais captam o eco para formar a imagem. O problema é que esses cristais são caros, frágeis e cada transdutor é limitado a uma frequência específica (o que obriga o médico a trocar de probe para ver diferentes profundidades). O Butterfly substituiu tudo isso por milhares de micro-espelhos de silício integrados a uma camada de semicondutores (tecnologia CMOS, a mesma dos processadores de computador). São os chamados Capacitive Micromachined Ultrasonic Transducers (CMUTs). Esse mecanismo permite que um único probe emule o comportamento de transdutores lineares, convexos e setoriais apenas via software, cobrindo todo o corpo com uma única peça de hardware.
Isso é uma revolução!!!
Ao invés de precisar de vários dispositivos, um só já resolve tudo. É a melhor imagem de todos os tempos? Não, não é! Mas é o mais prático de todos os tempos!
E o custo tem que ser levando em conta também. O meu modelo, o iQ, já saiu de linha, mas custava cerca de US$2,000 na época. Atualmente existem dois modelos disponíveis para utilização em pacientes humanos (sim, humanos, porque eles tem um modelo para utilização em pacientes veterinários, o IiQ3 Vet!), o iQ+ e o mais recente, o iQ3. Só que o iQ+ custa US$2,700 e o iQ3 custa US$3,899! Isso sem falar que tem que importar! E o pior: isso tem em vários países da Europa, América do Norte e até para Chile e Argentina! Mas não tem no Brasil! PQP, como estamos ficando para trás…
A Philips até tem US portátil, o Limify, com excelente imagem. Só que usa cristais piezoelétricos. Ou seja, um transdutor diferente para cada necessidade. E cada um custa uns R$20.000,00! Tem os aparelhos chineses com conexão sem fio, bem mais baratos, mas com lag perceptível.
Enfim, a melhor opção e, ao mesmo tempo, a mais barata, é o Butterfly!
O Problema: O Limbo do Conector Lightning
O impasse técnico que enfrentamos aqui foi uma barreira de legado de conectividade imposta pela Apple e pela própria evolução do hardware. Eu possuo um Butterfly iQ de primeira geração, cujo cabo é fixo e termina em um conector Lightning (padrão absoluto da Apple por uma década). Com a migração obrigatória dos novos iPads e iPhones para a porta USB-C, esse probe ficou tecnicamente órfão. Teoricamente, o hardware de 2018 não deveria operar com os dispositivos de 2026 devido às diferenças de protocolo e gerenciamento de energia das portas.
Meu iPhone é um 14 Pro, o último com conector Lightning. Tenho um iPad Pro de 9.7 de 2016, um excelente equipamento mas que tem 10 anos e parou no iOS 16.7.15, ou seja, não recebe mais atualização e já ficou velhinho. Tenho também um iPad Mini de 6a geração que já tem o USB-C e que até então não aceitava o Butterfly devido ao conector.
Já tinha testado vários adaptadores de Lightning – USB-C e nenhum funcionava. A solução parecia simples, mas era um campo minado de incompatibilidades. Adaptadores genéricos de terceiros falham miseravelmente nessa tarefa porque o Butterfly exige uma largura de banda estável para o stream de dados da imagem e uma alimentação elétrica rigorosa que o barramento USB-C precisa negociar.
A solução parecia ser comprar um novo iPhone e deixar o 14 Pro morar junto com o Butterfly até o final da vida do iPhone, obrigand-me a andar com dois celulares e ter que ficar atento com bateria de um iPhone antigo além da bateria do US ou trocar o Butterfly por um modelo mais novo com USB-C. Tudo com muita fricção ou muito gasto!

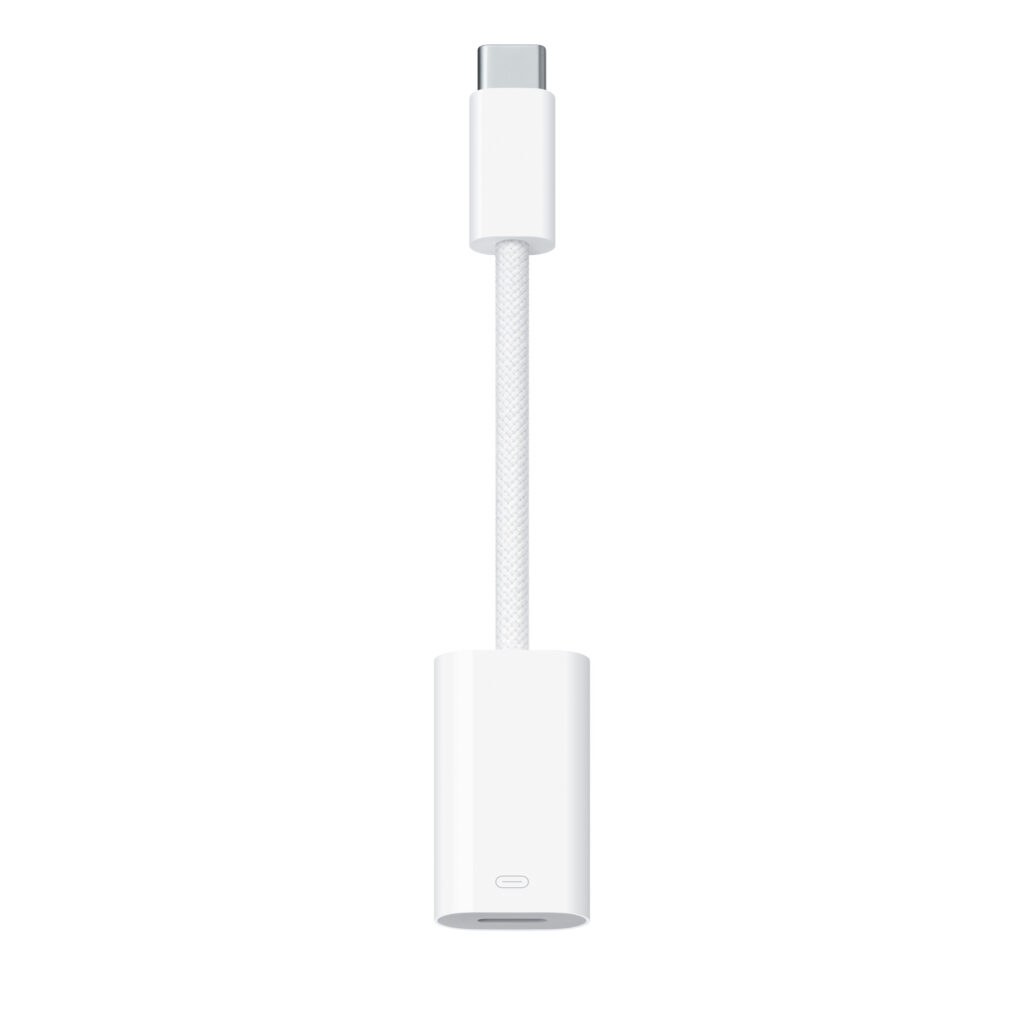

Resolvi, então, dar a última cartada: comprei o adaptador de USB-C para Lightning oficial da Apple (modelo MUQX3AM/A).
Na Apple Brasil custa salgados R$350,00. Comprei na loja da Apple na Amazon Brasil por ainda salgadinhos R$250,00, enquanto no EUA custa US$29 (cerca de R$144,44 na cotação de hoje, 18/04/2026, R$4,98 por dólar).
[IRONIC MODE ON ]
Acho justo a diferença do preço de lá para cá. Temos que bancar o amor, não é mesmo? Temos que preservar a indústria nacional, ainda que ela não produza isso. Adoro pagar impostos para sustentar piranha puta filha da puta gentinha baranga deslumbrada alguém comprando tapetes e mobiliando palácios. Afinal, quem paga é a empresa, não o consumidor! Acho que posso chamar de puta, porque se o filho do presidente pode chamar, eu também posso.
[IRONIC MODE OFF]
A Solução: Por que o adaptador oficial MUQX3AM/A é obrigatório?
Diferente das pontas passivas vendidas em sites chineses, esse adaptador possui um chip interno que faz a tradução real dos sinais e permite que o iPad Mini reconheça o probe Lightning como um periférico de alta velocidade. O resultado foi um sucesso absoluto. O software da Butterfly reconheceu o hardware instantaneamente, provando que a barreira era puramente física. Agora, o ultrassom opera com a fluidez do processador moderno do iPad, estendendo a vida útil de um equipamento médico de alta precisão que, de outra forma, estaria condenado à obsolescência programada.
Esse post é sobre isso. Até o próximo!
